24口視頻信號防雷器 HD-XH-24GVD

在線咨詢

產品名稱 * :

電子郵箱 * :

聯系人 :

電話 :

咨詢內容 :

驗證碼 * :

產品概述

24口視頻信號防雷器

性能簡介：

本產品依據IEC電涌保護器的標準設計接口形式為BNC,適用于監控機房視頻分配器、視頻矩陣切換器等終端設備的雷擊及浪涌保護，安裝便捷，無需維護，反應速度快速，適用帶寬小于120MHZ，插入損耗0.2dB。

技術參數表：

型號

HD-XH-24GVD/A

HD-XH-24GVD/B

標稱工作電壓Un

-10V/+1V

-10V/+1V

最大持續工作電壓Uc

-11V/+1.4V

-11V/+1.4V

標稱放電電流In（8/20us）

2.5KA

5KA

最大放電電流Imax（8/20us）

5KA

10KA

電壓保護水平Up(1KV/us )

芯/屏蔽

15V

15V

屏蔽/地

90V

90V

外形尺寸

480×65×60mm

響應時間Ta

≤1ns

帶寬FG

120MHZ

工作溫度范圍Tup

-40℃至+70℃

插入損耗

≤0.2dB

插入電阻

≤4Ω

保護等級

IP30

外殼材料

屏蔽金屬鋁

接口方式

24路BNC

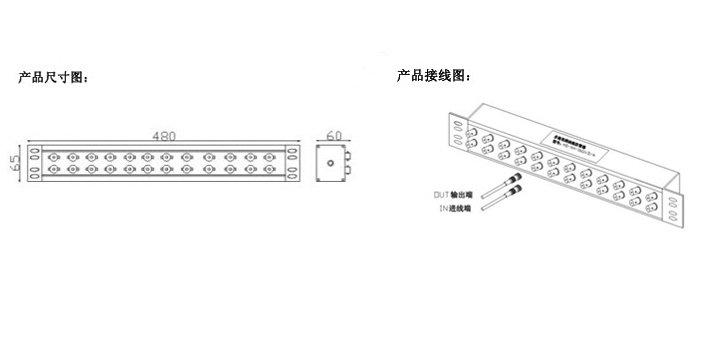

安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
