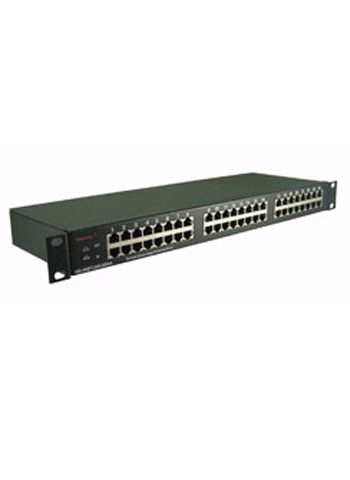

多口計算機網絡防雷器
性能簡介：
本產品設計充分考慮到器件極間電容和分布電容對數據信號傳輸的衰減，插入損耗小，產品包含4線（1/2，3/6）、8線（1~8）保護，數據傳輸速率快，保護端口數有單口及8口、12口、16口、24口等一體化設計，半導體穩(wěn)壓器件，具有準確的箝位電壓，輸出殘壓極低，可有效保護計算機網絡設備，接口方式為RJ45，適用于服務器、信息終端、HUB、網絡交換機等設備之超五類網絡信號線路端口保護。
技術參數表：
|
型 號 |
HD-XNET-8（16）（24）RJ45/4 |
HD-XNET-8（16）（24）24RJ45/8 |
電源部分 |
|
|
額定電壓Un |
5V |
12V |
220V |
|
|
最大持續(xù)工作電壓Uc |
12V |
15V |
275V |
|
|
標稱放電電流In（8/20us） |
2.5KA |
300A |
5KA |
|
|
最大放電電流Imax（8/20us） |
5KA |
600A |
10KA |
|
|
電壓保護水平Up |
X-X |
≤70V |
≤85V |
|
|
X-G |
≤400V |
≤85V |
|
|
|
電壓保護水平Up |
|
600V |
||
|
串聯阻抗R |
≤1Ω |
|
|
|
|
額定負載電流 |
|
≤3A |
||
|
響應時間Ta |
≤1ns |
≤25ns |
||
|
插入損耗 |
≤0.2dB |
|
||
|
保護等級 |
IP20 |
|||
|
接線方式 |
串聯 |
|||
|
外殼材料 |
金屬噴涂 |
|||
|
外形尺寸 |
482×44×150 / (200×44×150)mm |
|||
|
接口方式 |
RJ45接口 |
常規(guī)電源插口 |
||
|
保護方式 |
1，2，3，6線保護 |
1-8線全保護 |
L/N,N/PE,L/PE |
|

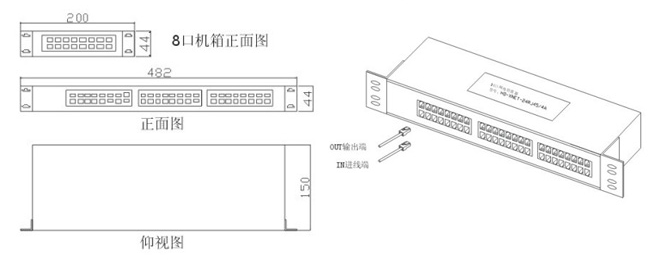

安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，"OUT"為設備端、"IN"為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
